Анализатор спектра RSA306B

Комплексы радиомониторинга

Под заказ

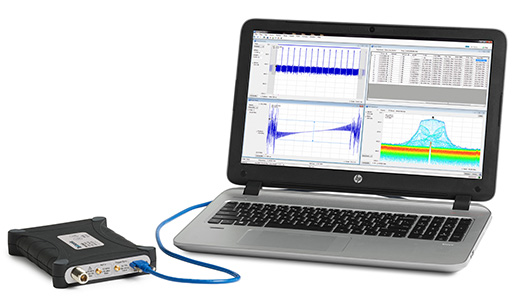

Tektronix RSA306B usb 3.0 предназначен для анализа спектра и сигналов в режиме реального времени (до 10 000 спектрограмм в секунду), захвата потоковых данных и глубокого анализа импульсных сигналов в диапазоне частот от 9 кГц до 6,2 ГГц. Управление работой анализатора спектра Tektronix RSA306B выполняется с помощью бесплатной программы. Возможна работа анализатора с ПО «Радиоинспектор»  в  т.ч . «DTest».
310 000 руб

Анализатор спектра RSA306B

    Tektronix RSA306B usb 3.0 предназначен для анализа спектра и сигналов в режиме реального времени (до 10 000 спектрограмм в секунду), захвата потоковых данных и глубокого анализа импульсных сигналов в диапазоне частот от 9 кГц до 6,2 ГГц. Управление работой анализатора спектра Tektronix RSA306B выполняется с помощью бесплатной программы. Возможна работа анализатора с ПО «Радиоинспектор» в т.ч . «DTest».
Основные характеристики:
Частота: 9 кГц – 6,2 ГГц.
Полоса захвата реального времени: 40 МГц. До 10 000 спектрограмм в секунду.
Минимальная длительность события, обнаруживаемого с вероятностью 100%: до 100 мкс.
Амплитуда: от +20 дБм до -151 дБм. Шумы: -151 дБм.
17 стандартных измерений для анализа спектра и импульсных сигналов.
Всеобъемлющий анализ спектра с помощью бесплатной программы Tektronix SignalVu-PC.
Работа со спектром в реальном времени для поиска переходных процессов и помех.
Захват потоковых данных для долговременной записи на компьютере.
Дополнительные опции:
 пеленгация, анализ модуляции (AM, FM, PM, OFD и др.),
анализ беспроводных протоколов (LTE, WLAN, Bluetooth, P25 и др.),
 импульсные измерения,
измерение времени установления частоты и фазы сигнала.
Выдерживает жёсткие условия эксплуатации (стандарт Mil-Std 28800 Class 2).

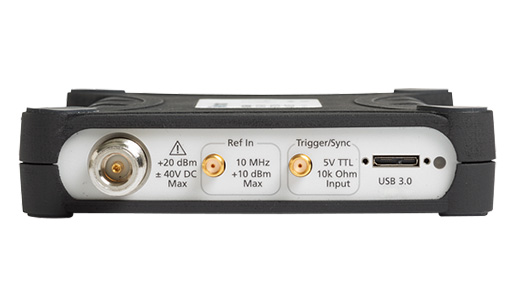

Интерфейсы: USB 3.0. Диапазон рабочих температур: от -10°С до +55°С.
 Масса: 0,75 кг.

ПО SignalVu-PC


Анализ сигналов с амплитудной, частотной и фазовой модуляцией входит в стандартный набор функций анализатора Tektronix RSA306B с программным обеспечением SignalVu-PC. На снимке экрана показан сигнал несущей, модулированный тональным сигналом 1 кГц (глубина АМ 48,9 %). Маркеры используются на экране спектра для измерения боковой полосы модуляции при отстройке 1 кГц, на 12,28 дБ ниже уровня несущей. Одновременно тот же сигнал можно увидеть на экране модуляции, показывающем зависимость АМ сигнала от времени с указанием измеренных положительного пикового значения, отрицательного пикового значения и глубины модуляции.

ПО Радиоинспектор
Анализатор поддерживает работу с ПО Радиоинспектор в т.ч. опции DTest. У нас вы можете приобрести ПО Радиоинспектор с драйверами для работы с RSA306B.

ВИДЕО

Комплект поставки анализатора спектра и сигналов реального времени Tektronix RSA306B
Tektronix RSA306B
USB анализатор спектра и сигналов (9 кГц - 6,2 ГГц). Полоса захвата реального времени 40 МГц. Анализатор спектра RSA306B работает с компьютером или планшетом с портом USB 3.0 и под управлением 64 разрядной Microsoft Windows 7, 8 или 10. Для установки ПО SignalVu-PC компьютер должен иметь ОЗУ не менее 8 ГБ и 20 ГБ свободной памяти на жестком диске. Для реализации всех возможностей анализатора спектра RSA306B в режиме реального времени рекомендуется компьютер с процессором Intel Core i7 4-го поколения. Компьютер с процессором более ранней версии ограничивает возможности измерений в режиме реального времени. Для записи потоковых данных компьютер необходимо оснастить накопителем со скоростью записи не менее 300 МБ/с.
174-6796-xx
Кабель USB 3.0 (1 м)
063-4543-xx
ПО SignalVu-PC, документация, накопитель USB
071-3323-xx
Печатное руководство по установке и технике безопасности (на английском языке)
1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)
Опции

Документы

306 Размер: 1.3 Мб
